双效浓缩器采用二效同时蒸发，二次蒸汽得到充分利用既节省了锅炉的投资，又节约能耗，能耗与单效浓缩器相比降低50%；

双效浓缩器采用外加热自然循环与真空负压方式，蒸发速度快，浓缩比重大。液料在全密封中无泡沫浓缩，用本设备浓缩出来的药液，具有无污染，药味浓。清洗方便。

1、冷凝冷却器配置较大，回收效果好。

2、根据生产需要既能双效又能分解成两台不同生产方式的单效和组合式设备进行浓缩。

3、生产规模可大可小，分解后的两台单效蒸发能力是双效蒸发的2.5倍。

4、可为用户节省资金和节约能源，完全符合“GMP”标准。

本实用新型涉及一种中药生产装置。主要特征是由单效蒸发器(真空外循环可生产比重1.2以下的浸膏)和组合式浓缩锅(真空外循环和夹层锅组合体可生产比重1.4以下的浸膏)组成的双效浓缩蒸发器。不同于通用的双效。

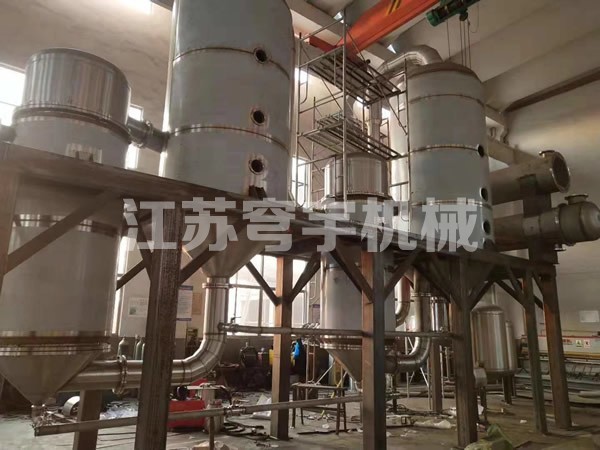

本实用新型涉及一种中药、食品、保健品、化工生产的新装置。它是由一效列管加热器、蒸发室、二效列管加热器、浓缩锅、冷凝冷却器、真空溶媒回收罐、(板式换热器、真空缓冲罐)组成。

设备连接是由一效外循环浓缩锅的二次蒸汽口通过气动阀分别连接二效加热室和冷凝冷却器，根据生产不同的规模及要求采用不同的生产方式(双效或单效)。

在双效生产时利用(真空度0.04Mpa，药液温度80多度)一效的二次蒸汽供应二效浓缩加热(真空度0.08Mpa，药液温度60多度)，可根据要求在生产大比重浸膏时：一效生产浸膏比重在1.2左右时并罐于二效组合式浓缩继续浓缩可达到1.4左右时出膏，在生产过程中采用它充分达到节能的作用。在单效单台生产时利用单效生产时间短、速度快、操作简便的优势，在有效利用能源(提取液温度在90度左右时浓缩真空度在-0.08Mpa时沸点温度为60度采用单效为佳)充分发挥单效的优势可缓解生产急需。利用冷凝冷却器的面积大可以进行单效或组合式浓缩的单台生产，在两台分别同时生产是单效的生产，如若回收溶媒可通过真空保护系统中的板式缓冲罐进行操作。
